🔌 Conexão com o BITalino
A comunicação com o BITalino é feita inteiramente via Lab Streaming Layer (LSL), publicado pelo OpenSignals. O ComPasso não faz varredura Bluetooth: ele localiza a stream LSL pelo endereço MAC informado.
Antes de abrir o programa
A conexão só funciona se o OpenSignals estiver compartilhando os dados via LSL. Faça isto antes de conectar no ComPasso:
- Abra o OpenSignals (r)evolution.

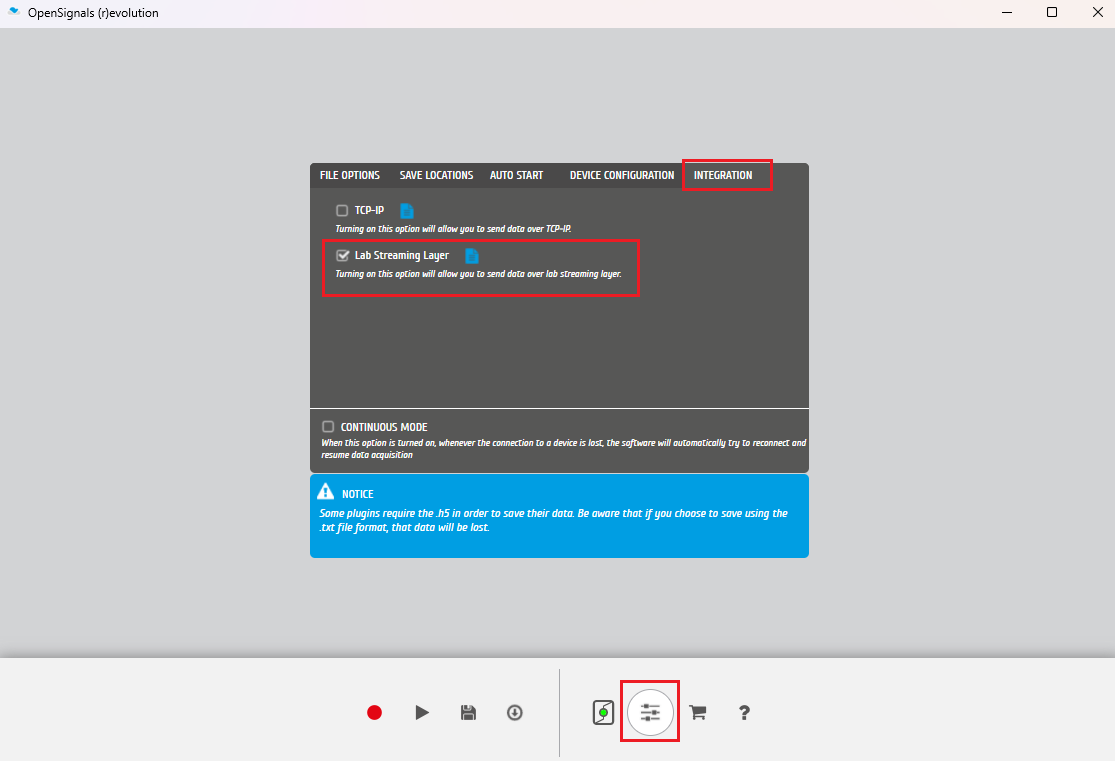

- Ative a opção Lab Streaming Layer (LSL) nas configurações de integração.
- Coloque o dispositivo em modo de aquisição/streaming (play do OpenSignals), de forma que o BITalino esteja transmitindo amostras.
Sem o LSL ativo e transmitindo, a conexão falha com uma mensagem de erro (a resolução da stream tem timeout de ~2 segundos).
Conectando pela interface

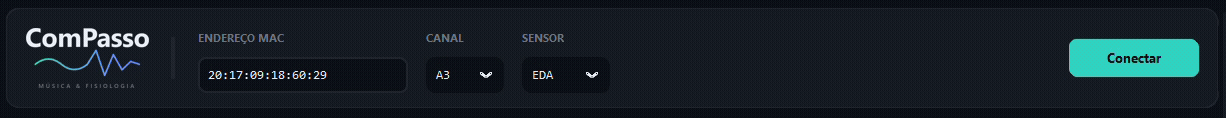

Na barra de conexão (topo da janela):
- Endereço MAC — digite o endereço do BITalino no formato
XX:XX:XX:XX:XX:XX. São aceitos os separadores:, espaço ou-(ex.:AA:BB:CC:DD:EE:FF,AA BB CC DD EE FF). - Canal — selecione o canal do sensor cujo sinal será gravado, de A1 a A6 (padrão: A1).
- Sensor 🆕 — selecione o tipo de sensor conectado àquele canal (veja 🔬 Tipo de sensor abaixo).
- Clique em Conectar.
Em caso de sucesso, o botão dá lugar a um indicador “● Conectado” com um pequeno equalizador animado, e um botão Desconectar fica disponível. Os campos de MAC, canal e sensor ficam travados enquanto a conexão estiver ativa.
🔬 Tipo de sensor
O BITalino aceita sensores diferentes, cada um com sua própria unidade e faixa de valores. Escolha o tipo antes de conectar (o menu fica travado depois) — isso ajusta a unidade e a escala padrão do gráfico do sinal em tempo real:
| Sensor | Unidade | Escala padrão | Faixa do slider (passo) |
|---|---|---|---|
| EDA | µS (microsiemens) | ±6 µS | ±4 a ±30 µS (passo 2) |
| ECG (padrão) | mV (milivolts) | ±1 mV | ±0,4 a ±3 mV (passo 0,2) |
| EMG | mV | ±1 mV | ±0,4 a ±3 mV (passo 0,2) |
| EOG | mV | ±0,5 mV | ±0,1 a ±2 mV (passo 0,1) |
| EEG | µV (microvolts) | ±30 µV | ±10 a ±50 µV (passo 10) |
| EGG | mV | ±0,5 mV | ±0,1 a ±2 mV (passo 0,1) |
💡 A escolha do sensor não converte o sinal. O valor gravado no CSV/XLSX continua sendo o valor bruto lido do BITalino, exatamente como antes — o sensor só muda o rótulo da unidade e a janela padrão de exibição do gráfico. Trocar de sensor reseta a escala do eixo Y para o padrão daquele sensor (ajustável depois em Configurações → Gráfico).
O que acontece internamente
Ao conectar, o ComPasso:
- Resolve a stream LSL cujo
typecorresponde ao MAC informado (timeout de 2 s). - Aplica processamento de sincronização de relógio, dejitter e monotonização aos timestamps.
- Registra no log a taxa nominal (
nominal_srate) e o número de canais anunciados. Se a taxa for 0 (irregular), um aviso é registrado — configure a taxa de aquisição (ex.: 100 Hz) no próprio OpenSignals, pois o dejitter não suaviza timestamps de taxa irregular. - Puxa uma amostra de verificação para confirmar que há fluxo de dados.
Sobre o canal: a seleção “A1”–”A6” grava diretamente o índice numérico (A1 → 1, A2 → 2, …), usado para extrair o valor do sinal de cada amostra (
sample[canal]). A primeira amostra completa recebida é registrada no log no início de cada gravação, permitindo conferir qual índice corresponde ao sensor.
Watchdog de perda de conexão
Após conectar, um watchdog (vigia em thread separada) monitora continuamente o fluxo de amostras:
- Verifica o fluxo a cada 1 segundo.
- Se nenhuma amostra for recebida por 15 segundos, a conexão é considerada perdida.
- Nesse caso: o experimento em andamento (se houver) é interrompido — finalizando o arquivo da
faixa atual com o marcador
PARADA_FORCADA—, o estado de conexão é resetado e uma mensagem de aviso é exibida (“Conexão com BITalino perdida. Verifique o sensor.”).
Durante a gravação de uma faixa, o watchdog não puxa amostras (para não competir com a gravação): ele lê o instante da última amostra registrada pelo gravador. Entre faixas (ocioso), faz uma sondagem leve para verificar se ainda há fluxo.
Desconectando
O botão Desconectar encerra manualmente a conexão e restaura a interface de conexão. Se um experimento estiver em andamento, a desconexão é bloqueada com um aviso — pare o experimento antes de desconectar.
